Les alluvions du Rhône et de la Saône, mêlées aux moraines glaciaires des Monts d'Or, composent le sous-sol de Lyon. Cette hétérogénéité impose une caractérisation mécanique poussée avant tout projet. L'essai triaxial à Lyon permet de mesurer la résistance au cisaillement non drainé (Cu) et l'angle de frottement effectif (φ') sur des échantillons intacts. Avant de dimensionner une fondation, nous réalisons un essai de compression simple sur les mêmes carottes pour vérifier la cohérence des paramètres. Les résultats servent directement au calcul de capacité portante sous semelles ou radiers.
Dans les alluvions lyonnaises, l'angle de frottement mesuré en triaxial CU varie de 28° à 36° selon le taux de fines.

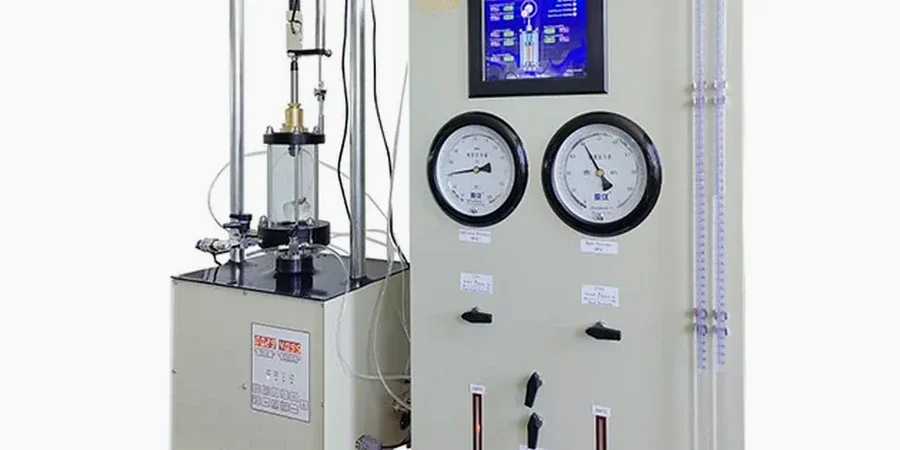

Image technique de référence — Lyon
Considérations locales
Le climat lyonnais, avec ses pluies automnales intenses, peut saturer les horizons argileux et fausser les mesures triaxiales si les échantillons ne sont pas protégés dès le prélèvement. Nous utilisons des gaines étanches et un transport réfrigéré pour préserver la succion initiale. Sans cette précaution, la cohésion apparente chute de 30 % et le dimensionnement devient non conservatif.
CU (consolidé non drainé), CD (consolidé drainé), UU (non consolidé non drainé)
Contrainte de confinement (σ3)
50, 100, 200 kPa (adaptable jusqu'à 600 kPa)
Vitesse de déformation
0,1 à 2 mm/min selon la norme NF P94-074
Paramètres obtenus
c', φ', Cu, E', ν
Type d'échantillon
Carotte intacte Ø 50 à 100 mm (NF P94-050)
Durée d'essai complète
5 à 10 jours ouvrés (3 éprouvettes, 1 cycle)
Services techniques associés
01
Essai triaxial CU (consolidé non drainé)
Mesure de la résistance au cisaillement effectif (c', φ') sur sols saturés. Utilisé pour les fondations superficielles et les talus. Trois éprouvettes à confinements distincts. Rapport avec courbes contrainte-déformation.
02
Essai triaxial CD (consolidé drainé)
Détermination des paramètres effectifs en conditions drainées lentes. Essentiel pour les remblais et les barrages. Durée adaptée à la perméabilité du matériau (argile, limon, sable).
03
Essai triaxial UU (non consolidé non drainé)
Résistance au cisaillement non drainé (Cu) sur sols fins saturés. Rapide (24 h), adapté aux contrôles de compactage et aux argiles molles lyonnaises. Souvent couplé au scissomètre de chantier.
Normes applicables
NF P94-074 : Essais de cisaillement triaxial, NF P94-050 : Échantillonnage des sols, EN 1997-2 : Eurocode 7, reconnaissance des terrains
Questions fréquentes
Quelle est la différence entre un essai triaxial CU et un essai CD ?
Le triaxial CU (consolidé non drainé) mesure les paramètres effectifs en empêchant le drainage pendant le cisaillement, ce qui permet de suivre la pression interstitielle. Le triaxial CD (consolidé drainé) autorise un drainage complet pendant le cisaillement lent, donnant les paramètres effectifs en conditions drainées. Le CD est plus long (plusieurs jours) mais nécessaire pour les remblais saturés.
Combien coûte un essai triaxial à Lyon ?
Le tarif pour un essai triaxial complet (3 éprouvettes, un cycle CU ou CD) à Lyon se situe entre €1.490 et €2.400, selon le type d'essai, le nombre de cycles et l'urgence. Ce prix inclut le prélèvement, la confection des éprouvettes, l'essai en laboratoire et le rapport technique.
Quels sols lyonnais nécessitent un essai triaxial ?
Les sols alluvionnaires du Rhône (sables limoneux, graves), les argiles glaciaires des collines de Fourvière et Croix-Rousse, ainsi que les remblais anthropiques du quartier Confluence. Tout projet avec des fondations sur des sols fins ou hétérogènes bénéficie de cet essai.
Comment interpréter les résultats d'un essai triaxial pour un projet à Lyon ?
Les paramètres c' (cohésion effective) et φ' (angle de frottement) sont utilisés dans les calculs de capacité portante (Eurocode 7). Un φ' faible (< 25°) indique un sol sensible à la liquéfaction, tandis qu'une cohésion élevée (> 20 kPa) signale une argile raide. Nous fournissons les courbes contrainte-déformation et la pression interstitielle pour chaque éprouvette.
Quel délai pour obtenir les résultats d'un essai triaxial ?
Comptez 5 à 10 jours ouvrés pour un essai CU standard (3 éprouvettes). Un essai CD peut nécessiter 3 à 4 semaines en raison de la vitesse de cisaillement lente. Nous proposons un service accéléré (48 h) pour les urgences, avec un supplément tarifaire.
